Wie messe ich richtig?
Bevor Du mit dem Messen beginnst, lege Dir bitte das notwendige Werkzeug zurecht:
- Maßband, Zollstock, Metermaß oder Laser-Entfernungsmesser (nur für Rahmen mit gerader Außenkante geeignet)
- Block/Notizzettel und Stift
Insektenschutz für Fenster
Insektenschutz für Türen / Lichtschacht
Auflagefläche
Jeder Türrahmen bzw. Fensterrahmen benötigt eine Auflagefläche. Diese kann zwischen 12 mm und 50 mm variieren. Auf Seite 2 der Montageanleitung.

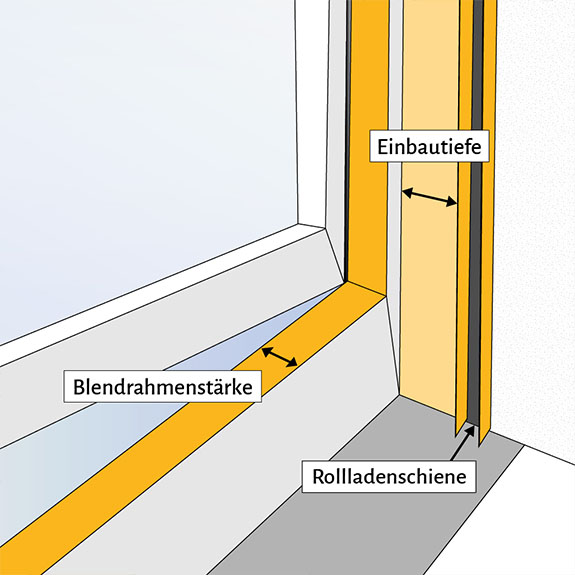

Einbautiefe
Oft wird der Insektenschutz zwischen dem Türrahmen bzw. Fensterrahmen und dem Verdunklungsrollo montiert. Um die vorhandene Einbautiefe zu ermitteln, schließe Deinen
Fensterrollo und messe den Abstand von Fensterrahmen zu Verdunklungsrollo.
Um die richtigen Laibungsmaße zu erhalten, messe immer genau dort, wo auch der Rahmen des Insektenschutzes tatsächlich platziert werden soll.

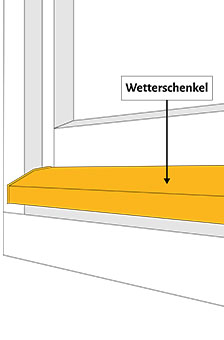

Wetterschenkel
Bei Türen oder Fenster, die einen sogenannten Wetterschenkel (Regenschutzschiene) haben, darf dieser nicht breiter als der Blendrahmen sein. Das heißt die Ausladung der Regenschutzschiene darf NICHT über die Auflagefläche des Blendrahmen hinaus reichen, da ansonsten der Insektenschutz herausgedrückt werden kann.

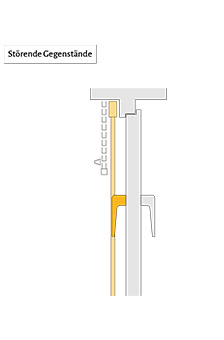

Störende Gegenstände
Fliegengittertüren können nur montiert werden, wenn keine störenden Gegenstände am Fenster bzw. am Blendrahmen befestigt sind: abstehender Türgriff, Thermometer, externe Fühler etc.
Beachte: Bei Altbau, Holz- oder unebenen Rahmen bzw. Laibungen sollte die Höhe und Breite an mehreren Stellen gemessen werden und das kleinste Maß notiert werden. Eventuell entstehende Lücken sollten ggf. aufgefüllt bzw. unterfüttert werden.
In unseren Montagevideos und Montageanleitungen wird Dir der Vorgang des richtigen Messens nochmals genau erläutert und Dir Schritt für Schritt erklärt. Solltest Du dennoch Fragen haben wie Du Dein Fenster, Deine Türe oder die Laibung richtig misst, hilft Dir unser freundliches Service-Team gerne weiter.
Fenster Spannrahmen
- Öffne das Fenster
-

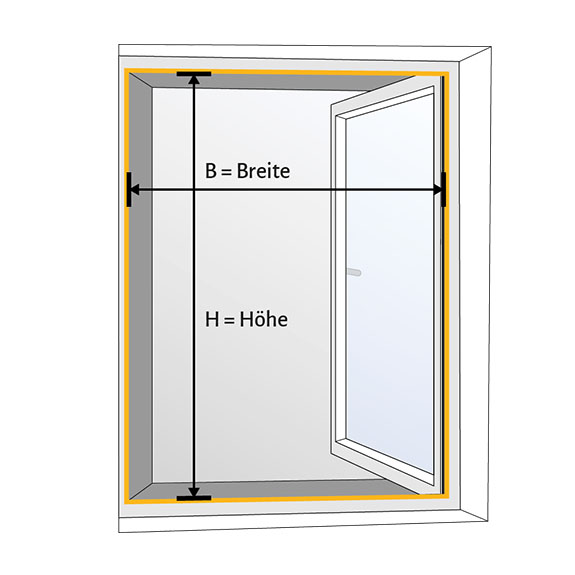

Messe den Abstand zwischen den Innenkanten des geöffneten Fensterrahmens. Breite und Höhe.
Falls der Rahmen abgeschrägte Außenkanten besitzt, messe bitte das mittlere Maß (Mitte zwischen innerer und äußerer Kante) - (siehe Abbildung rechts) -
Addiere nun zu den gemessenen Maßen je 2x die beim Fliegengittermodell angegebene Auflagefläche hinzu (Nur zur Ermittlung der richtigen Bausatzgröße VOR dem Kauf!)
gemessene Breite + (2 x Auflagefläche mm) = Benötigte Breite
gemessene Höhe + (2 x Auflagefläche mm) = Benötigte Höhe
BEISPIEL:
Fliegengitter Fenster Modell „MASTER SLIM“
Auflagefläche = 12 mm (siehe Artikelbeschreibung)
Gemessenes Maß: 97 x 117 cm
Breite 97cm + (2x 12mm) = 99,4 cm
Höhe 117cm + (2x 12mm) = 119,4 cm
Hier müsstest Du die Größe 100 x 120 cm auswählen. Z.B. würde hier unser Fenster "MASTER SLIM" gut passen.
Dies dient nur zum Ermitteln der richtigen Bausatzgröße vor dem Kauf eines Selbstbausatzes. Zum Zuschneiden des Bausatzes bei der Montage gehe bitte nach der beigefügten Montageanleitung vor. Diese Anleitung gilt nicht für Produkte mit Maßanfertigung!
Hinweise
-
Unsere Bausatzgrößen/-maße beziehen sich immer auf das Fliegengitter-Rahmenaußenmaß im aufgebauten Zustand.
- Bei Doppelfenstern (Ein Fensterrahmen mit zwei zu öffnenden Flügeln und Teiler / Stoß in der Mitte), sollte am Teiler keine Erhöhung besitzen. Sonst kann es sein, dass beide Fliegengitterrahmen nicht genug Platz (Auflagefläche) haben. Bei Zweifel bitte vor dem Kauf bei unserem Support melden.
-
Abgeschrägte Fensterrahmen-Außenkanten:
Bei den Modellen „BASIC“ und „MASTER SLIM“ sollte im Falle von abgeschrägten Fensterrahmenaußenkanten darauf geachtet werden, dass noch genügend Auflagefläche für den Fliegengitterrahmen vorhanden ist. Durch die Abschrägung verlängert sich der Weg der Klemmfeder. Eine Abschrägung (Höhenunterschied) von bis zu 5 mm ist unproblematisch. Bei mehr oder wenn Du Dir nicht sicher bist, kannst Du Dich gerne an unseren Support wenden. - Die Blendrahmenstärke (Strecke die die Klemmfeder beim Einhängen zurücklegt) inkl. Gummidichtung des Fensters darf 35 mm nicht überschreiten
Fenster Rollosystem

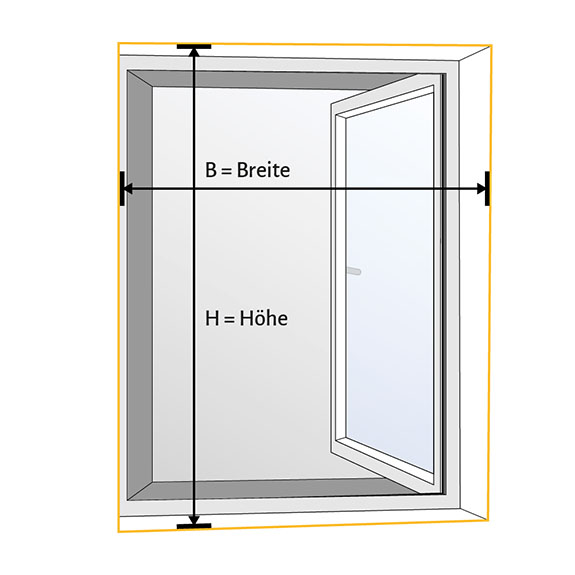

Für unsere Insektenschutzrollos messe bitte die Breite und Höhe Deines Fensters von Mauerlaibung zu Mauerlaibung. Sollten die Führungsschienen auf den Fensterbrettendstücken aufliegen, kann ein Spalt zwischen dem Rollo und der Fensterbank entstehen. Das Rollosystem lässt sich nur so weit schließen, wie die seitlichen Führungsschienen laufen.

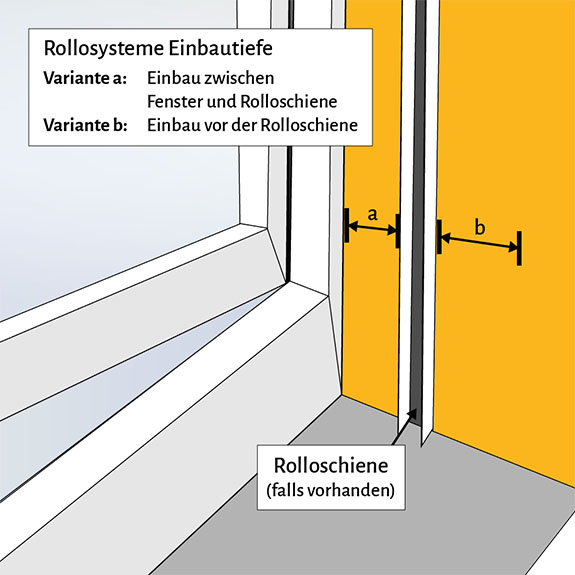

Bitte beachte, unsere Rollosysteme für Fenster haben eine Einbautiefe von 4,5 cm und können sowohl vor das Verdunklungsrollo als auch zwischen Fenster und Verdunklungsrollo montiert werden. Natürlich können alle unsere Insektenschutz- und Sonnenschutzrollos gekürzt werden. Je nach Modell darf die Breite der Alurahmen nicht geringer als 64 cm sein.
Beispiel: Breite = 98 cm, Höhe = 145 cm
Für die oben genannten Beispielmaße wäre der Insektenschutzrollo Fenster „Smart“ in 100 x 160 cm geeignet.
Dachfensterplissees
Dachfenster Plissees können in zwei verschiedenen Montagevarianten befestigt werden:
- Montage ohne Zuschnitt: das Dachfensterplissee wird NICHT an die Größe des Fensterausschnitts angepasst.
- Montage mit Zuschnitt: das Dachfensterplissee wird variabel an die Größe des Fensterausschnitts angepasst.
Dein Fensteröffnungmaß ermittelst Du, indem Du die Höhe und Breite Deines Fensters inkl. Rahmen misst.
Um den für Dein Dachfenster passenden Bausatz aus unserem Dachfenster Plissee Sortiment zu ermitteln, addierst Du zur gemessenen Höhe Deines Fensteröffnungsmaß jeweils 3 cm und zur gemessenen Breite des Fensteröffnungsmaß jeweils 10 cm.
Beispiel:
Insektenschutz Dachfenster "MASTER" hat im komplett aufgebauten Zustand eine Breite von 160 cm und eine Höhe von 210 cm. Es ist somit für ein Fensteröffnungsmaß von maximal 150 cm Breite und 207 cm Höhe geeignet.
Bei der Montage unserer Kombiplissees (Sonnenschutz / Insektenschutz Dachfenster Plissee) muss sowohl oben als auch unten am Fenster 3 cm Auflagefläche vorhanden sein und zum Fensteröffnungsmaß addiert werden, da dort jeweils eine Plisseekassette befestigt werden muss.
Drehtüren
Bei der Insektenschutztür wird, wie auch beim Fenster, bei geöffneter Türe von Innenkante zu Innenkante gemessen. Achtung: Bei nach außen abgeschrägten Türrahmen immer von der äußeren Kante messen. Es wird eine umlaufende Auflagefläche von 3,5 cm am bestehenden Türrahmen (ohne Türschließfeder) benötigt.
Bei der Montage zwischen Terrassen- bzw. Balkontür und Außenrollo, sollte ein Abstand zwischen Türrahmen und Außenrollo von mindestens 14 mm vorhanden sein. Die genau benötigten Maße kannst Du der Artikelbeschreibung entnehmen. Wie bereits erwähnt, sind unsere Fliegengittertüren nicht für Türen mit außenliegenden, über den Türrahmen hinausstehenden Griff geeignet. Um den für Deine Tür passenden Bausatz aus unserem Fliegengitter-Türen-Sortiment zu ermitteln, addierst Du bitte zur gemessenen lichten Höhe und Breite jeweils 3 cm.
Beispiel: Fliegengittertür „Master slim plus“ 120 x 240 cm hat im aufgebauten Zustand ein Rahmenaußenmaß von 120 x 240 cm und ist somit für ein lichtes Maß bis max. 117 x 237 cm geeignet.
Schiebetüren und Türzargen
Bei der Fliegengitter Schiebetüre und der Türzarge müssen die Maße von Mauerwerk zu Mauerwerk gemessen werden.
Messe an mehreren Stellen, dort wo die Schiebetür bzw. die Zarge platziert werden soll. Bitte beachte hierbei auch die oben aufgeführten Punkte.
Solltest Du unterschiedliche Maße ermittelt haben, verwende immer das kleinste gemessene Maß. Beim Einbau entstehende Lücken sollten ggf. mit einer zugeschnittenen Leiste oder ählichem aufgefüllt bzw. unterfüttert werden.
Unsere Schiebetüren Systeme eignen sich alle für die Montage zwischen Verdunklungsrollo und Fenster, sowie für die Montage vor dem Verdunklungsrollo.
Bitte beachte hierbei die benötigte Einbautiefe, diese kannst Du den jeweiligen Artikelbeschreibungen entnehmen.
Lichtschachtabdeckung

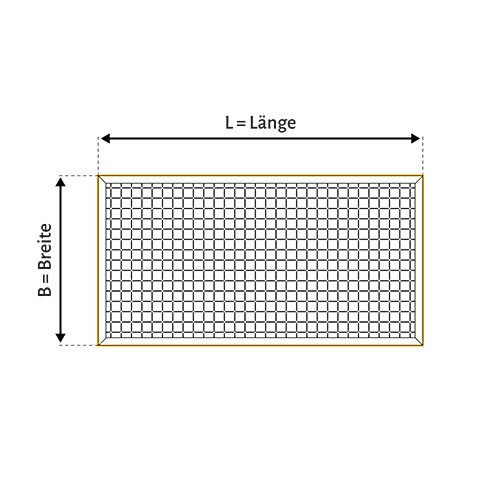

Messe den bestehenden Gitterrost von Außenkante zu Außenkante.
Die Lichtschachtabdeckung liegt im aufgebauten Zustand direkt auf dem Gitterrost auf und schützt somit Deinen
Kellerschacht vor Laub, Insekten und Schmutz.
Bei Kellerschachtabdeckung „Profi“:
Der Rahmen, sowie das transparente EVA-Gewebe werden mit Schrauben am bestehenden Gitterrost befestigt.
Die Auflagefläche des Gitterrosts im Lichtschacht sollte max. 2 cm breit sein. Ist die Auflagefläche größer als 2 cm, müssen die
Schrauben ggf. gekürzt werden.
